產品詳情
|
|
|
單位 |

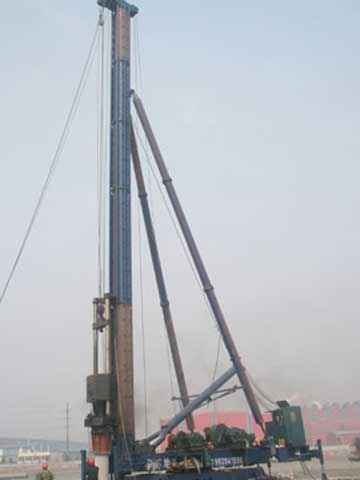

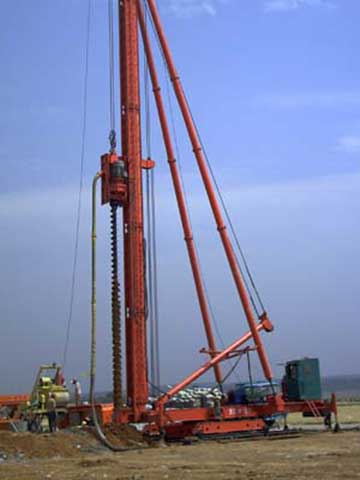

JZB90 |
|
額定負荷 |
|
kN |
350 |
|
立柱結構形式 |
|
|
三點式支撐式 |
|
立柱長度 |
|
m |
31 |
|
立柱導軌中心距 |
|
mm |
600*φ102 |
|
立柱傾斜范圍 |
|
° |
前傾9°, 后傾5° |
|
工作地面最大坡度 |
|
° |
2 |
|
主卷揚機 |
單繩拉力 |
kN |
50 |
|
平均繩速 |
M/min |
22 |
|
|
鋼絲繩 |
|
6*37*φ19.5 |
|
|
電機功率 |
kW |
18.5 |
|
|
副卷揚機 |
單繩拉力 |
kN |
30 |
|
平均繩速 |
M/min |
20 |
|
|
鋼絲繩 |
|
6*37*φ13.5 |
|
|
電機功率 |
kW |
11 |
|
|
選配卷揚機 |
單繩拉力 |
kN |
20 |
|
平均繩速 |
M/min |
20 |
|
|
鋼絲繩 |
|
6*37*φ13.5 |
|
|
電機功率 |
kW |
11 |
|
|
平臺回轉角度 |
|
° |
±180 |
|
平臺回轉速度 |
|
r/min |
0.32 |
|
行走機構 |
長船油缸及行程 |
mm |
Φ100*φ65*φ2500 |
|
長船行走速度 |
m/min |
3.38 |
|
|
長船行走步長 |
mm |
2500 |
|
|
支腿油缸及行程 |
mm |
Φ160/φ110-1000 |
|
|
支腿行走速度 |
m/min |
1.6 |
|
|
支腿行走步長 |
mm |
/ |
|
|
長船接地比壓 |
mpa |
0.04 |
|
|
支腿接地比壓 |
mpa |
0.11 |
|
|
斜撐調整機構 |
調整線速度 |
m/min |
0.355 |
|
行程 |
mm |
/ |
|
|
液壓系統 |
電機功率 |
kW |
15 |
|
液壓系統壓力 |
mpa |
16 |
|
|
外形尺寸 |
長 |
mm |
11259 |
|
寬 |
mm |
5500 |
|
|
高 |
mm |
31942 |
|
|
整機凈重 |
|
t |
45 |
|
可適應的樁工設備 |
柴油打樁錘 |
|
D50 |
|
電動振動錘 |
|
DZ90A |
|
|
長螺旋鉆機 |
|
CFG25 |
|
|
最大鉆孔深度 |
m |
25 |
