產(chǎn)品詳情
|
|
|
單位 |

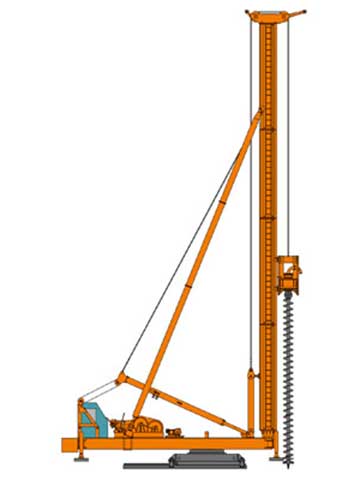

JZB200 |
|
額定負荷 |
|
kN |
700 |
|
立柱結構形式 |
|
|
三點式支撐式 |
|
立柱長度 |
|
m |
42 |
|
立柱導軌中心距 |
|
mm |
600*φ102 |
|
立柱傾斜范圍 |
|
° |
前傾9°, 后傾3° |
|
工作地面最大坡度 |
|
° |
2 |
|
主卷揚機 |
單繩拉力 |
kN |
100 |
|
平均繩速 |
M/min |
22 |
|
|
鋼絲繩 |
|
6*37*φ24 |
|
|
電機功率 |
kW |
45 |
|
|
副卷揚機 |
單繩拉力 |
kN |
50 |
|
平均繩速 |
M/min |
30 |
|
|
鋼絲繩 |
|
6*37*φ15 |
|
|
電機功率 |
kW |
15 |
|
|
選配卷揚機 |
單繩拉力 |
kN |
30 |
|
平均繩速 |
M/min |
30 |
|
|
鋼絲繩 |
|
6*37*φ15 |
|
|
電機功率 |
kW |
22 |
|
|
平臺回轉角度 |
|
° |
±180 |
|
平臺回轉速度 |
|
r/min |
0.59 |
|
行走機構 |
長船油缸及行程 |
mm |
Φ125*φ80*φ3000 |
|
長船行走速度 |
m/min |
2.39 |
|
|
長船行走步長 |
mm |
3000 |
|
|
支腿油缸及行程 |
mm |
Φ200/φ140-1000 |
|
|
支腿行走速度 |
m/min |
1.5 |
|
|
支腿行走步長 |
mm |
/ |
|
|
長船接地比壓 |
mpa |
0.05 |
|
|
支腿接地比壓 |
mpa |
0.22 |
|
|
斜撐調整機構 |
調整線速度 |
m/min |
0.355 |
|
行程 |
mm |
/ |
|
|
液壓系統(tǒng) |
電機功率 |
kW |
22 |
|
液壓系統(tǒng)壓力 |
mpa |
20 |
|
|
外形尺寸 |
長 |
mm |
14150 |
|
寬 |
mm |
7100 |
|
|
高 |
mm |
44350 |
|
|
整機凈重 |
|
t |
88 |
|
可適應的樁工設備 |
柴油打樁錘 |
|
D100 |
|
電動振動錘 |
|
DZ200A |
|
|
長螺旋鉆機 |
|
CFG35 |
|
|
最大鉆孔深度 |
m |
35 |
